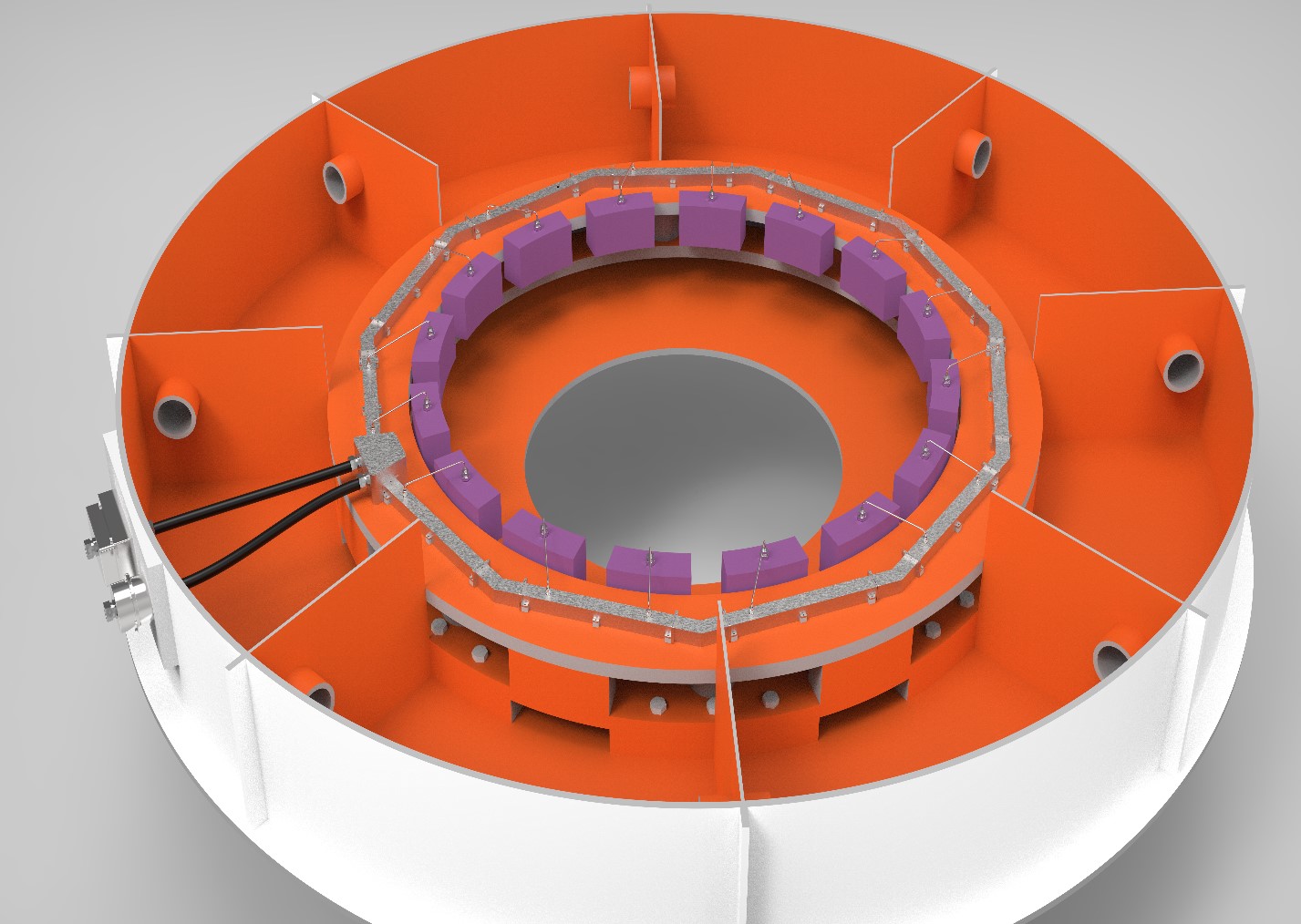

主要應用于水輪機內部，起到整理傳感器線束的功能。各部件之間銜接形成閉環，將傳感器線束全部包裹在槽內，避免冷卻油液運動作用力對線束的損傷，起到良好的保護作用，同時在結構上更加美觀、整潔，也利于拆裝。此結構適用于各種外形尺寸的水輪機。

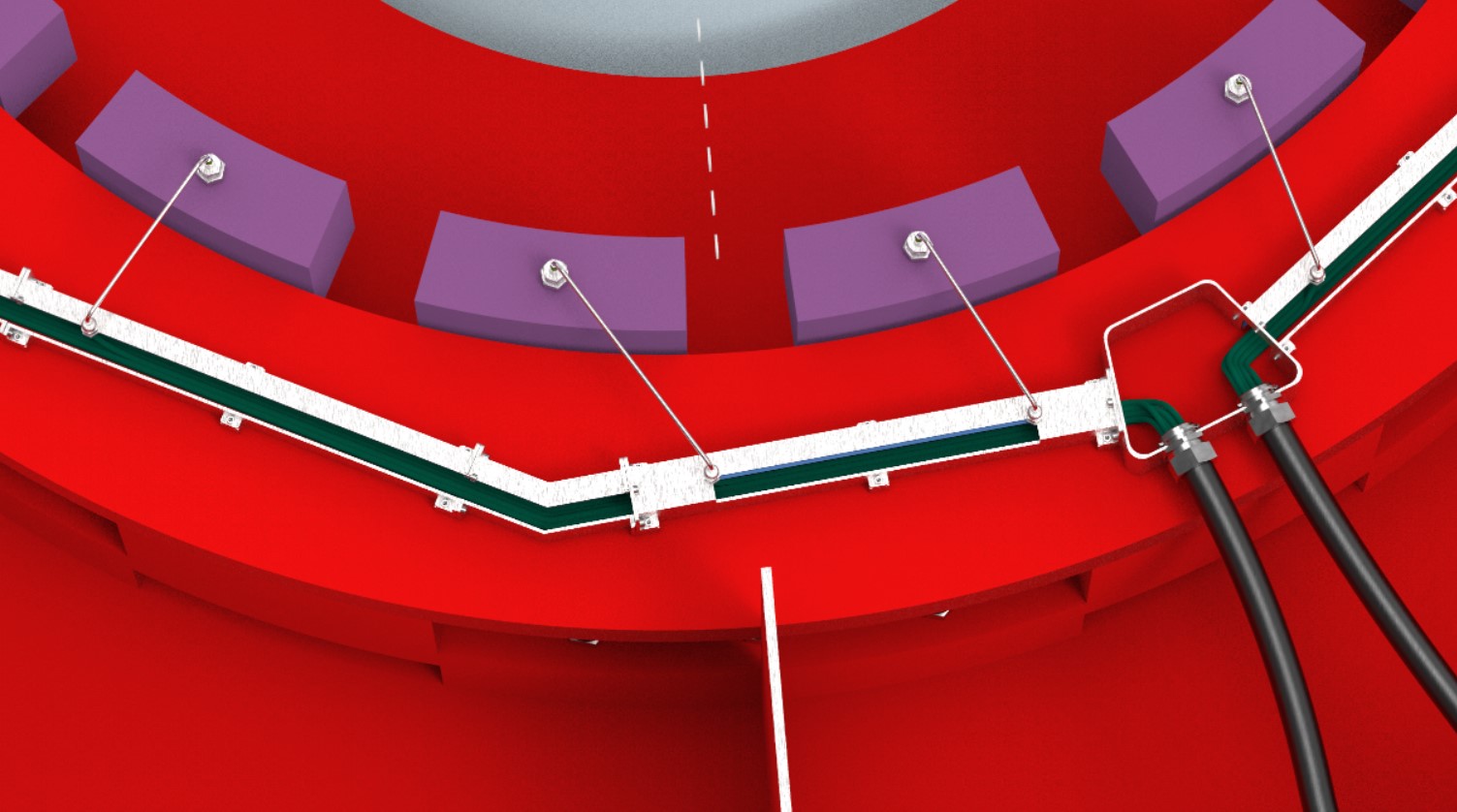

1.綜合布線系統，安裝在水輪機內平面上，“標準線槽”、“定制轉角”與“出線盒子”之間采用不銹鋼自鎖螺栓連接，與水輪機之間采用放松螺栓連接，各部件之間形成鋼性連接，有效保證了此系統的穩定性。
2.線槽與水輪機之間形成獨立空間，線槽內部油液不受外部油液運動影響，線槽外壁也有效的減少了外部油液運動對內部油液的作用力，可以有效保護傳感器線束，減少傳感器線束外皮的破損率。
3.此系統為便開式系統，后期更換測溫電阻時僅需要打開相應的線槽就可以完成更換維護，相比傳統的需要逐一切掉布條扎線更換，大大提高了更換效率，使維護工作更加簡潔高效。
4.此系統適應各種尺寸水輪機出線，“標準線槽”為我司生產標準件，“定制轉角”與“出線盒子”可根據實際水輪機尺寸進行設計定制。因此此系統適應各種尺寸需求，另外可根據實際油槽出線位置去排布各部件之間的位置，使結構安裝更為靈活。
